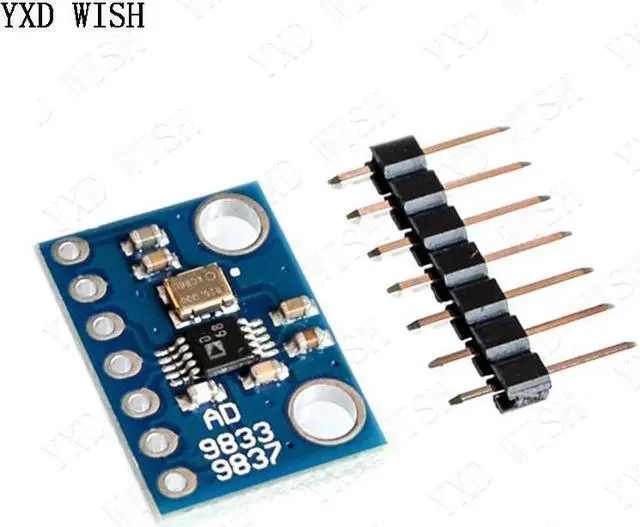

Module de générateur de Signal DDS à onde sinusoïdale carrée, microprocesseurs programmables, Module d'interface en série, AD9833, GY-9833

Nom de marque:YXD WISH
Origine:CN (Origine)
Fournitures DIY:électrique
Certification:ROHS
Taille de l'écran:2.9 Pouces et Sous
Numéro de Modèle:DDS Signal Generator Module
Model Number:GY-9833

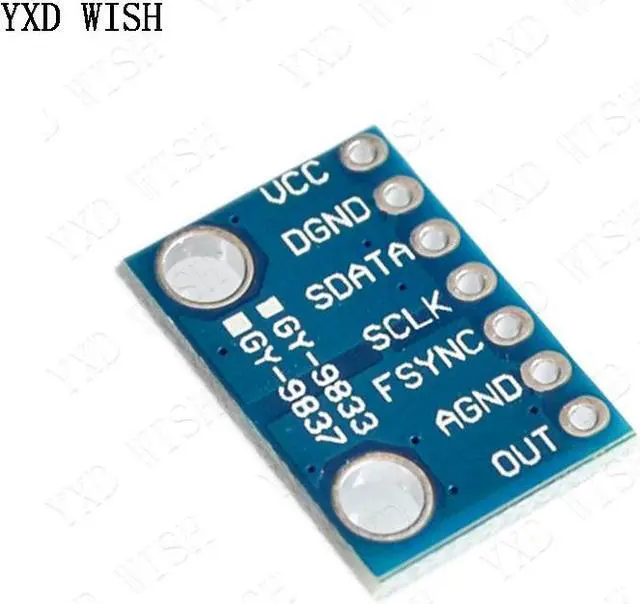

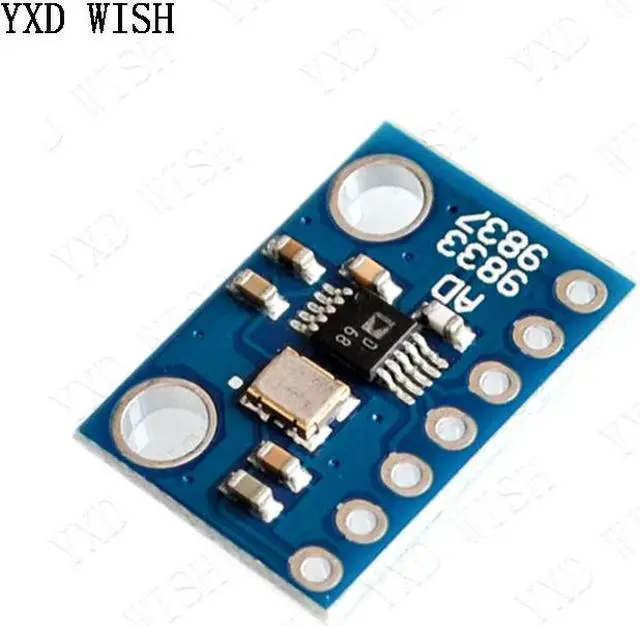

Module d'interface série de microprocesseurs programmables AD9833 Module de générateur de Signal DDS d'onde sinusoïdale carrée GY-9833
Description:
L'ad9833 est un générateur programmable de faible puissance capable de produire des sorties d'onde sinusoïdale, triangulaire et carrée. La génération est requise dans divers types d'applications de détection de forme d'onde, d'activation et de réflectométrie dans le domaine temporel (TDR). La fréquence de sortie et la phase sont programmables par logiciel, permettant un réglage facile. Aucun composant externe n'est nécessaire. Les enregistrements de fréquence sont de 28 bits de large: avec une fréquence d'horloge de 25 MHz, une résolution de 0.1Hz peut être atteinte; Avec une fréquence d'horloge de 1MHz, l'ad9833 peut être réglé à une résolution de 0.004Hz
L'ad9833 dispose d'une interface série standard qui permet à la pièce de s'interfacer directement avec différents microprocesseurs. L'appareil utilise une horloge série externe pour écrire des données ou des informations dans l'appareil de contrôle
Le modèle AD9833WBRMZ-REEL est disponible avec une production contrôlée pour répondre aux besoins de qualité et de fiabilité des applications automobiles. Notez que ce modèle peut avoir des spécifications automobiles qui diffèrent des modèles commerciaux; Par conséquent, les concepteurs doivent revoir attentivement la section spécifications de cette fiche technique. Seul le produit de qualité automobile indiqué est disponible pour une utilisation dans les applications automobiles. Contactez le représentant du compte de votre appareil analogique local pour un produit spécifique afin d'obtenir des informations de commande et des rapports de fiabilité automobile spécifiques pour ces modèles
L'ad9833 a été écrit via des fils d'interface série. Cette interface série fonctionne à des taux d'horloge allant jusqu'à 40MHz et les normes sont compatibles avec DSP et microcontrôleur. L'appareil fonctionne avec une alimentation de 2.3V à 5.5V
L'ad9833 dispose d'une fonction de mise hors tension (veille). Cela permet d'éteindre les sections de l'appareil qui ne sont pas utilisées, minimisant ainsi la consommation de courant partielle, par exemple, le DAC peut être désactivé lorsqu'une horloge de sortie est générée
Caractéristiques:
Fréquence et phase programmables numériquement
Consommation électrique de 12.65mW à 3V
Gamme de fréquence de sortie 0MHz à 12.5MHz
-Résolution de bit: horloge de référence de 0.1Hz à 25MHz
Sorties d'onde sinusoïdale, triangulaire et carrée
Alimentation électrique de 2.3V à 5.5V
Aucun composant externe requis
L'interface de SPI fils
Plage de température étendue:-40 ° C à + 105 ° C
Puissance en option
Taux de rafraîchissement: 25 (max)
VOUT Maximum: 0.65V
VOUT Minimum: 38mV
VOUT Coefficient de température: 200 °
Entrée haute tension: 1.7-2.8V
Entrée basse tension: 0.5-0.7V
Courant d'entrée: 10rm A
Capacité d'entrée: 3pF
La température de fonctionnement est de-40 ° C à + 105 ° C; Les spécifications typiques sont à 25 ° C
Taille: 17*12mm / 0.66*0.47"
