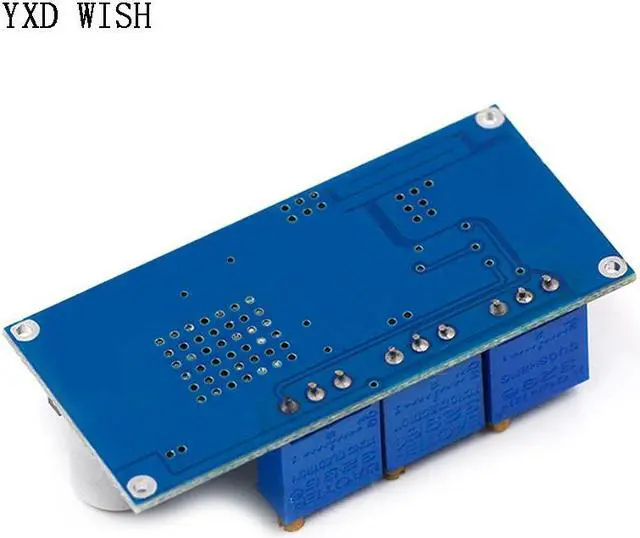

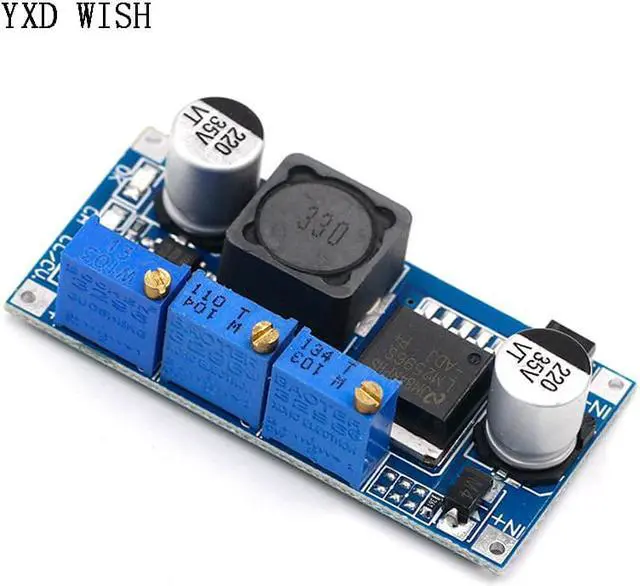

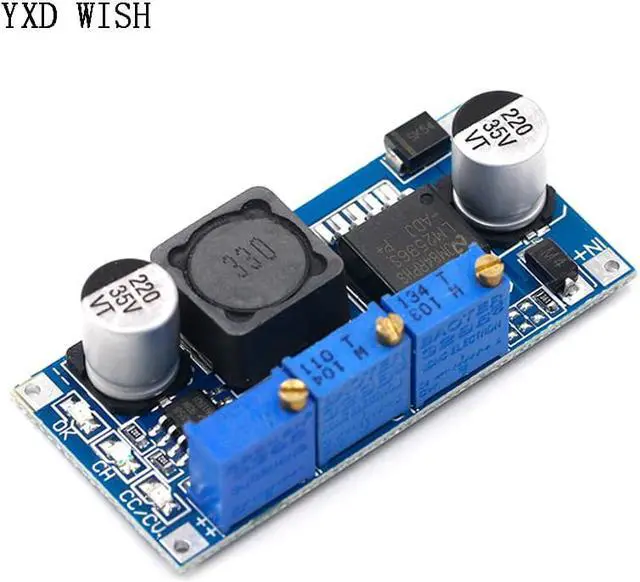

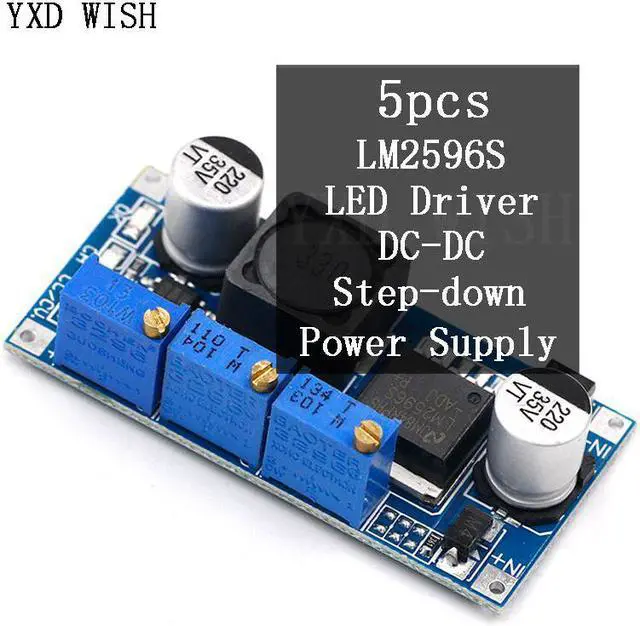

Module d'alimentation électrique DC-DC abaisseur CC CV LED, chargeur de batterie réglable, courant Constant, LM2596S, 5 pièces

Nom de marque:YXD WISH
Certification:NONE
Origine:CN (Origine)
Numéro de Modèle:LM2596 LED Driver DC-DC Step-down Adjustable CC/CV Power Supply Module
Phase:MONOPHASÉ
Type actuel:Dc
Personnalisé:Oui

5pcs LM2596 DC-DC Module d'alimentation abaisseur CC CV LED pilote chargeur de batterie réglable LM2596S courant Constant tension
Les Caractéristiques:
1. Le fixe transforme le courant de la lampe à 0.1 fois la valeur du courant constant (au moment où 2 identifier était le «plein);
2. Inversion de polarité d'entrée accrue pour la protection, diode;
3. En utilisant une référence dédiée pour IC, et une haute précision de la résistance, de sorte que le courant constant soit plus stable, (20 degrés à 100 degrés, le courant constant 1 a, lorsque la dérive de température est inférieure à 1%).
Particulièrement adapté au pilote de LED
* Entraînement à courant constant LED haute puissance
* Chargeur au Lithium (o ferroélectrique)
* Chargeur 4 v, 6 v, 12 v, 14 v, 24 v
* Nickel cadmium, Nickel métal hydrure 'pack chargeur
Pour * panneaux solaires et éoliennes
Spécifications:
* Les propriétés du Module: courant constant non isolé et tension du Module
* Rectification: Rectification non synchrone
* Tension d'entrée: 7 v - 35 v
* La tension de sortie: 1.25 V - 30 V
* Le courant de sortie: réglable maximum 3 a
* Efficacité de Conversion: 92% (le plus élevé)
* Fréquence de commutation, 150 KHZ
* L'ondulation de sortie: 50 mv (Max) 20 m de bande passante
* La régulation de charge: plus ou moins 0.5%
* Régulation de tension: plus ou moins 2.5%
* Température de fonctionnement: - 40 ° à + 85 °
Utilisation:
* Assurez-vous de la tension et du courant du «vous devez charger
* Ajustez le potentiomètre de tension constante pour rendre la tension de sortie identique à la tension de charge
* Sens de réglage du potentiomètre: sens horaire (se produit), sens antihoraire (diminuer)
* Utilisez le multimètre dans une échelle de courant de 10 a pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre de courant pour vous assurer que le courant de sortie correspond à la valeur de courant de charge prévue
* Le courant de charge de la lampe de transfert est par défaut 0.1 fois le courant de charge (valeur de courant constant)
* Connecté au «et essayez de charger» (pour les cinq étapes précédentes, la borne d'entrée du module est connectée à la source d'alimentation, la charge de sortie n'est pas connectée aux batteries).
Utilisation du pilote à courant Constant LED:
* Assurez-vous du courant de fonctionnement et de la tension de fonctionnement maximale de la LED que vous devez conduire.
* Ajustez le potentiomètre de tension constante pour vous assurer que la tension de sortie est à la tension de fonctionnement maximale de la LED.
* Utilisez le multimètre sur une échelle de courant de 10 a pour mesurer le courant de court-circuit de sortie et ajuster le potentiomètre de courant. Pour s'assurer que le courant de sortie correspond au courant de fonctionnement de la LED prévu.
* Joignez le test de LED (pour les trois étapes ci-dessus, la borne d'entrée du module est connectée à la source d'alimentation, la charge de sortie n'est pas connectée à la LED).
Le champ d'application:
Chargement des batteries lithium-ion: lorsque la tension de l'ion lithium est faible. Si vous utilisez directement la charge à tension constante. À cause de la pression trop forte, ce qui peut entraîner des dommages. Donc depuis le début pour utiliser la charge à courant constant. Lors de la charge du à un certain, le commutateur automatique revient à la charge à tension constante.
