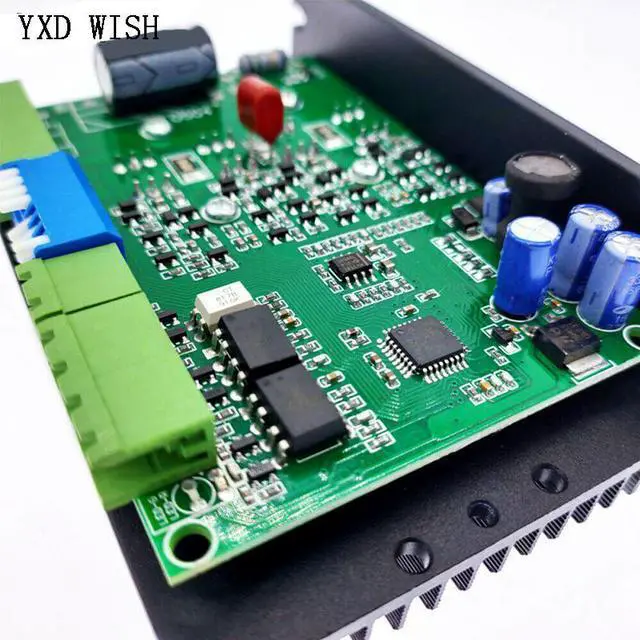

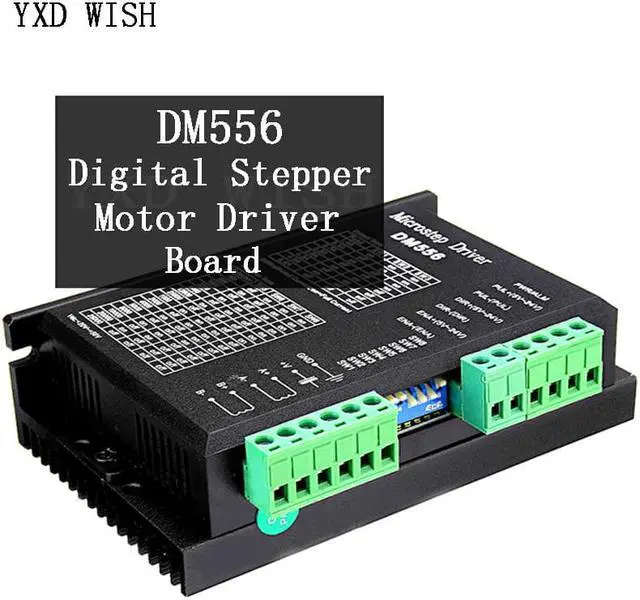

Carte de commande de moteur pas à pas numérique DM556, 2 phases, 5,6a pour moteur pas à pas 57 86, NEMA23, NEMA34

Type de Moteur:Moteur pas à pas
Certification:NONE
Origine:CN (Origine)
Alimentation:Dc
Numéro de Modèle:2-phase Digital Stepper Motor Driver DM556

Carte de commande de moteur pas à pas numérique DM556, 2 phases, 5,6a pour moteur pas à pas 57 86, NEMA23, NEMA34
Caractéristiques principales:
1 Compatible MD556
2. Pour moteur pas à pas 42/57/86 MM
Introduction:
Le DM556 est une unité de pas entièrement numérique basée sur un DSP avec algorithme de contrôle avancé. Le DM556 est la prochaine génération de commandes de moteur pas à pas numériques. Il fournit un niveau unique de douceur du système, ce qui fournit un couple optimal et annule la stabilité des médiums. La technologie d'auto-test et le réglage des paramètres du moteur offrent une réponse optimale avec différents moteurs et faciles à utiliser, les moteurs motorisés peuvent fonctionner avec beaucoup moins de bruit, moins de chauffage, mouvement plus fluide que la plupart des unités du marché, ses caractéristiques uniques font du DM556 une solution idéale pour les applications qui nécessitent une douceur à faible vitesse.
Par rapport au DM432C, la tension d'entrée et les plages de courant de sortie plus larges permettent au DM556 de conduire beaucoup plus de moteurs que le DM432C. De plus, en raison de ses performances DSP plus élevées, les moteurs motorisés peuvent atteindre une vitesse beaucoup plus élevée (supérieure à 3000 RPM) que le DM432C, offre des performances de type servo.
Caractéristiques:
· Anti-résonance, fournit un couple optimal et annule la stabilité du milieu de gamme
· Technologie d'auto-test du moteur et configuration automatique des paramètres, offre des réponses optiques avec différents moteurs
· Plusieurs étapes permettent une entrée de pas de basse résolution pour produire une sortie de micropas plus élevée pour des performances fluides du système
· Résolutions micro-pas programmables, pas complet à 102,400 pas/tour
· Tension d'alimentation jusqu'à + 50 VDC
· Courant de sortie Programmable, de 0,5a à 5,6a
· Fréquence d'entrée d'impulsion jusqu'à 200 KHz
· Compatible TTL et optiquement isolé
· Automatique DC réduction
· Convient aux moteurs 2 phases et 4 phases
· Prend en charge les modes PUL / DIR et CW / CCW
· Protection contre les surtensions, les surintensités et les erreurs de phase
Spécification:
Modèle: DM542
Tension d'entrée: 20-50 Vdc (typique 24 V / 36VDC)
Courant du signal de commande d'entrée: 7-16 MA (10MA typique)
Courant de sortie: 1-4.2A
Fréquence du pouls: Max 200kHz
Résistance d'isolation: 100 Mohm
Environnement de fonctionnement: 0-50 degrés, 40-90% RH
Température de stockage: -20 ~ 65 degrés
Caractéristiques:
* Technologie DSPT 32 bits, bruit de vibration ultra-faible
* Fonction de réglage automatique de l'alimentation, code de numérotation en option
* Le contrôle précis du courant réduit considérablement le chauffage du moteur
* Au repos, le courant est automatiquement réduit de moitié. Sélectionnez SW4
* Support d'impulsion simple et double
* Peut conduire 4, 6, 8 lignes de moteur pas à pas à deux pas
* Isolation optique entrée de signal différentiel
* Fréquence de réponse d'impulsion jusqu'à 200 KHz
* Code de numérotation 3 bits, vous pouvez configurer 8 subdivisions
* Code de numérotation 4 bits, division à 16 niveaux réglable
* Surtension, court-circuit et autres fonctions de protection
* Sortie d'alarme externe, courant de sortie maximum 100mA, tension 24Vdc
