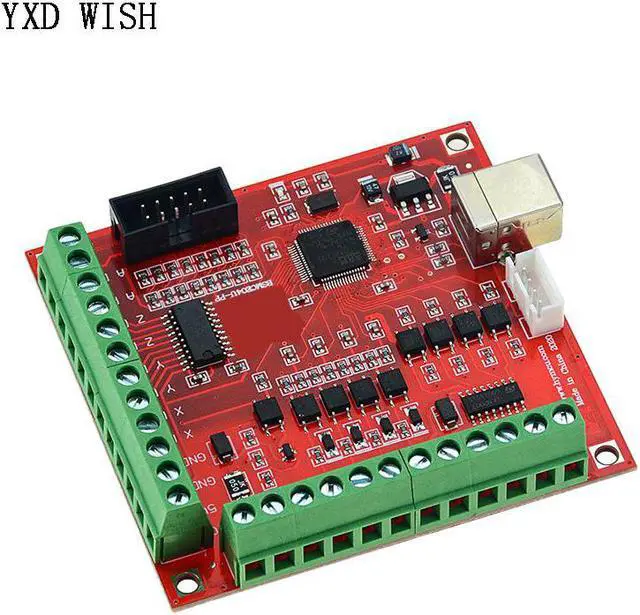

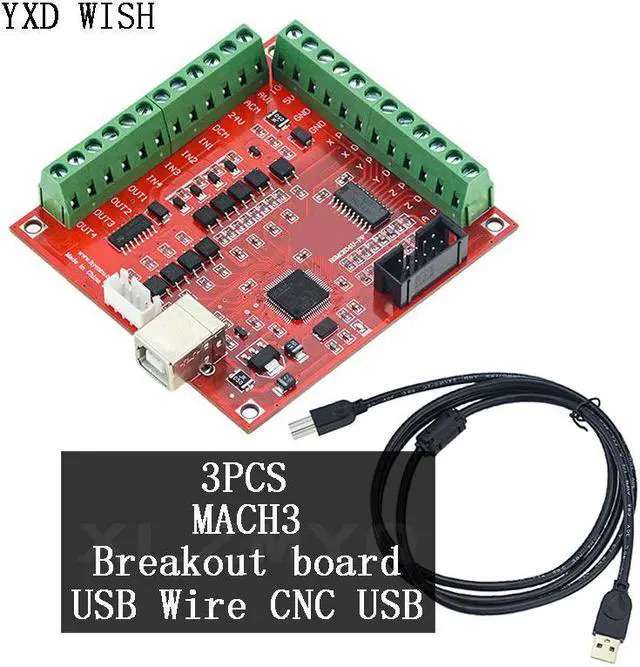

Contrôleur de mouvement CNC USB MACH3, carte mère 100Khz, 4 axes, Interface d'entraînement, carte pilote, Machine à graver, 3 pièces/ensemble

Type de Moteur:Moteur pas à pas
Certification:NONE
Origine:CN (Origine)
Alimentation:Dc
Numéro de Modèle:Breakout board CNC USB MACH3 controller driver board

Contrôleur de mouvement CNC USB MACH3, carte mère 100Khz, 4 axes, Interface d'entraînement, carte pilote, Machine à graver, 3 pièces/ensemble
Description:
1. Support pour la liaison à 4 axes, vous pouvez connecter quatre moteurs pas à pas ou servomoteurs;
2. La fréquence d'impulsion de pas maximale est de 100KHz, ce qui convient au servo ou au moteur pas à pas;
3. Prise en charge de l'outil de sonde automatique
4. Prise en charge de l'entrée d'urgence
5. Support pour interrupteur de fin de course
6. Support pour connecter le volant électronique
7. Besoin d'utiliser une alimentation externe 24V cc pour isoler l'usb et le port externe, et pour rendre le système plus stable
8. Avoir un port de sortie 0-10V, vous pouvez utiliser le logiciel mach3 pour contrôler la vitesse du moteur de broche.
9. 4 entrées polyvalentes, vous pouvez connecter l'interrupteur de fin de course, l'interrupteur estop, l'interrupteur de sonde, le retour à zéro et d'autres appareils
10. 4 interface de sortie d'entraînement de relais isolé à usage général, peut piloter quatre relais pour contrôler les démarrages de broche, la rotation avant et la rotation arrière, les pompes et autres dispositifs
11. 1 LED d'état, indique l'état de la connexion sur la carte
Note:
L'interface de l'onduleur (AVI +, AVI-) est isolée de l'ordinateur et du circuit de contrôle principal, et a une forte capacité anti-interférence. Aucun signal d'interférence ne sera introduit en raison de l'introduction d'équipements électriques externes puissants. Cette interface peut produire des signaux analogiques 0 ~ 10V, et peut également être configurée comme sortie 0 ~ 5V.
Il est recommandé d'installer d'abord l'interrupteur de fin de course et l'interrupteur d'arrêt d'urgence. Si ces interrupteurs de protection ne sont pas installés, en cas d'urgence, en plus d'appuyer sur l'arrêt d'urgence pour revenir (parfois trop tard pour appuyer), et couper l'alimentation du moteur (parfois trop tard pour l'éteindre), le moyen le plus pratique pour arrêter est de tirer le câble USB!! Tant que le câble USB est tiré, la machine s'arrête automatiquement!!!!
